圖像處理裝置 PV260系列 機械手聯動性 ANPV0262ADP
機械手的預設更加簡單！真正的機械手視覺系統。4大功能支持機械手的高效操作，能有效削減工時。
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件
機械手的預設更加簡單！真正的機械手視覺系統
|
|
|
CE 已取得。
CE : EMC指令

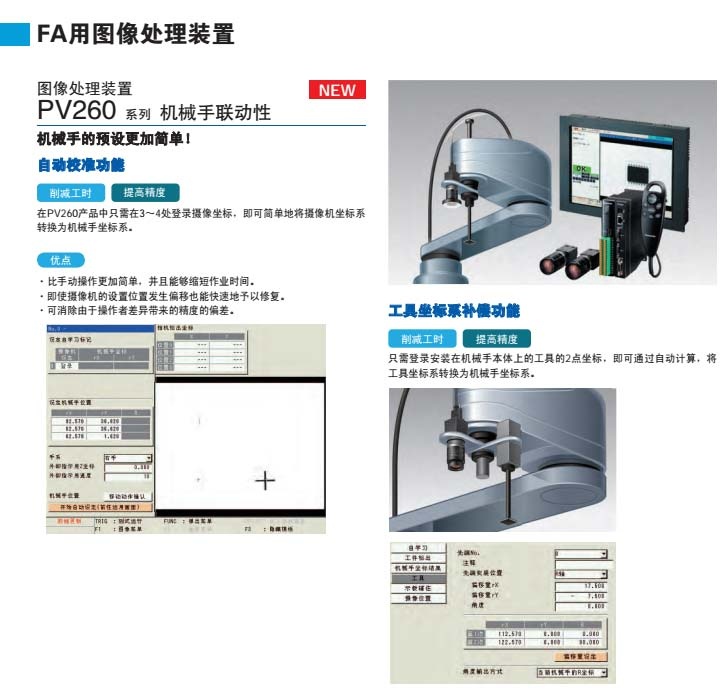

特點
4大功能支持機械手的高效操作，能有效削減工時。

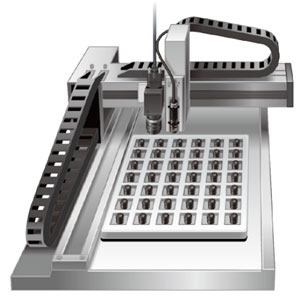

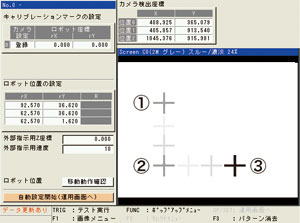

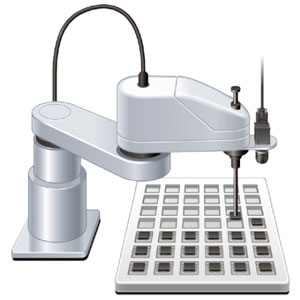

1.自動校準功能
在PV260產品中只需在3～4處登錄坐標，即可簡單地將攝像機坐標系轉換為機械手坐標系。
|
|

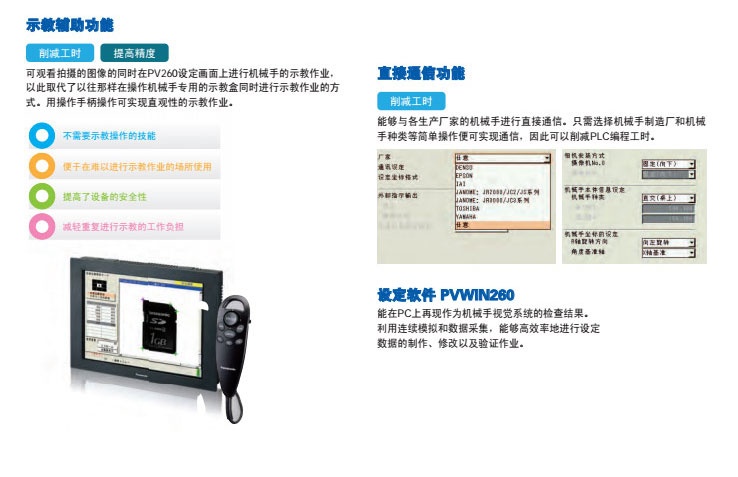

2.示教輔助功能
可觀看拍攝的圖像的同時在PV260設定畫面上進行機械手的示教作業，以此取代了以往那樣在操作機械手專用的示教盒同時進行示教 作業的方式。用操作手柄操作可實現直觀性的示教作業。
|
|

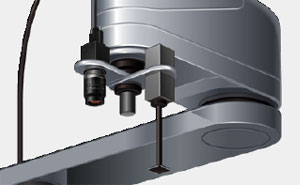

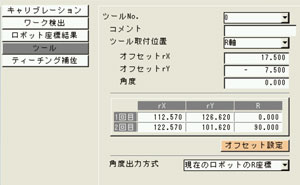

3.工具坐標系補償功能
只需登錄安裝在機械手本體上的工具的2點坐標，即可通過自動計算，將工具坐標系轉換為機械手坐標系。
|
|
4.直接通信功能
能夠與各生產廠家的機械手進行直接通信。只需選擇機械手制造廠和機器人種類等簡單操作便可實現通信，因此可以削減PLC編程工時。
|
|

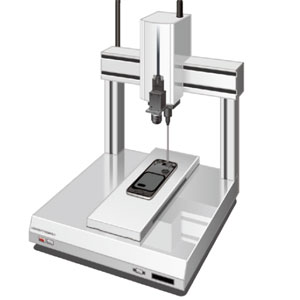

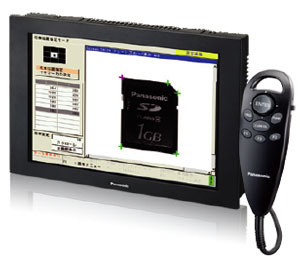

可利用操作手柄進行機械手的工作。
|
能夠通過操作手柄的操作來驅動機械手工作。 能夠輕而易舉地進行自動校準及示教輔助等拍攝位置的調整。 |
|
設定軟件 PVWIN260
|
能在PC上再現作為機械手視覺系統的檢查結果。 |
|
種類
本機
| 項目 | 規格 | 訂貨產品號 |
|---|---|---|

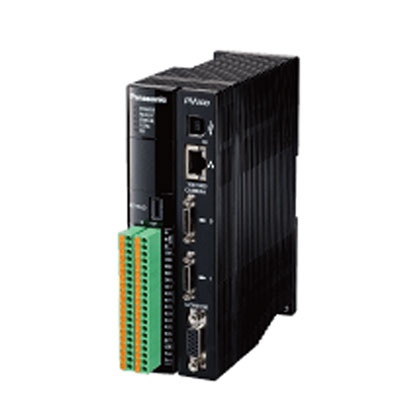

圖像處理裝置 PV260
|
PhotoMOS輸出 2攝像機型 |
ANPV0262ADP |
攝像機?手柄?監控器?攝像機安裝支架
| 項目 | 規格 | 訂貨產品號 | |
|---|---|---|---|
| 攝像機 | 0.3M彩色攝像機 | 0.3M | ANPVC2040 |
| 0.3M彩色小型攝像機 | 0.3M | ANPVC6030 | |
| 2M彩色攝像機 | 2M | ANPVC2260 | |
| 0.3M黑白攝像機 | 0.3M | ANPVC1040 | |
| 0.3M黑白小型攝像機 | 0.3M | ANPVC5030 | |
| 2M黑白攝像機 | 2M | ANPVC1210 | |
| 4M黑白攝像機 | 4M | ANPVC1470 (注1) | |
| 攝像機電纜 | 3m | ANPVC8103 | |
| 5m | ANPVC8105 (注3) | ||
| 10m | ANPVC8110 (注3) | ||

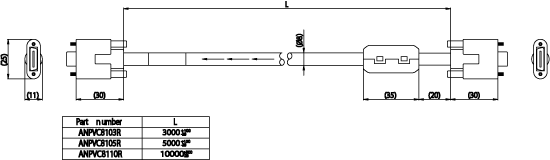

| 耐彎曲攝像機電纜 | 3m | ANPVC8103R | |
| 5m | ANPVC8105R (注3) | ||
| 10m | ANPVC8110R (注3) | ||
| 小型攝像機用電纜 | 3m | ANPVC8203 | |
| 5m | ANPVC8205 | ||
| 10m | ANPVC8210 | ||
| 手柄 | 附帶3m電纜:CE品 | ANPVP03 | |
| 附帶10m電纜:CE品 | ANPVP10 | ||
| 鏡頭 | 0.3M攝像機用 | f=6 C帶鎖鏡頭 | ANB842NL |
| f=8.5 C帶鎖鏡頭 | ANB843L (注2) | ||
| f=16 C帶鎖小型鏡頭 | ANB845NL | ||
| f=25 C帶鎖小型鏡頭 | ANB846NL | ||
| f=50 C帶鎖鏡頭 | ANB847L | ||
| f16 C帶鎖超小型鏡頭 | ANM88161 (注2) | ||
| f=25 C帶鎖超小型鏡頭 | ANM88251 (注2) | ||
| f=50 C帶鎖小型鏡頭 | ANM88501 | ||
| 百萬像素攝像機用 | f=16 C帶鎖鏡頭 | ANPVL162 | |
| f=25 C帶鎖鏡頭 | ANPVL252 | ||
| f=50 C帶鎖鏡頭 | ANPVL502 | ||
| 中間環(注4) | C帶鎖/CS帶鎖透鏡共用 | 環套（40, 20, 10, 5, 1, 0.5mm 各1個） | ANB848 |
| 5mm中間環 1個 | ANB84805 | ||
| 推薦監控器(電纜) | XGA監控器 | DC24V、10.4英寸 | ANPVM11021 |
| VGA監控器?XGA監控器用 | 監控器電纜：3m | ANMX83313 | |
| 監控器電纜：5m | ANMX83315 | ||
| 其他 |
攝像機安裝支架 (4M彩色攝像機用) |
- | ANPVH005 |
| (注1) | 攝像機電纜僅限使用3m。 |
|---|---|
| (注2) | ANB843L、ANM88161、ANM88251 無法與0.3M黑白小型攝像機組合使用。 |
| (注3) | ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R 無法用于4M黑白攝像機。 |
| (注4) | 若購買攝像機，將附上中間環(1mm×2個、0.5mm×1個)。 |

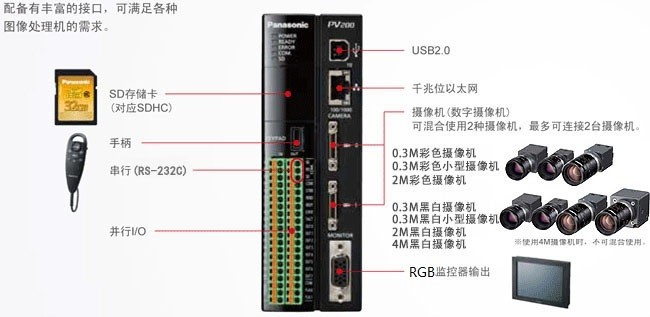

系統構成
|
尺寸圖
- 單位mm

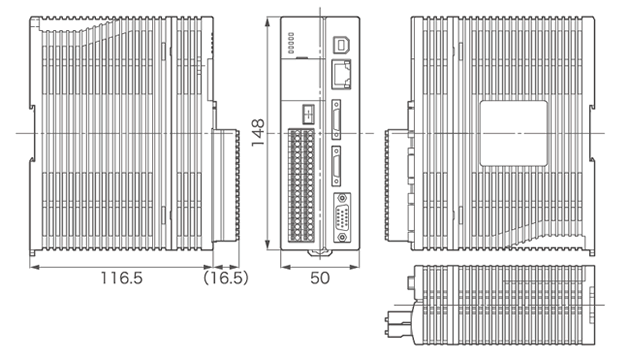

本機（控制器）
ANPV0262ADP
|

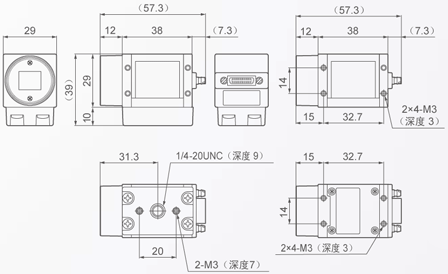

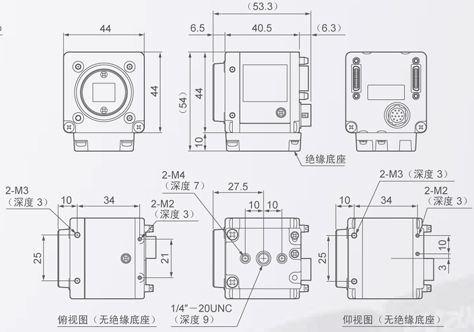

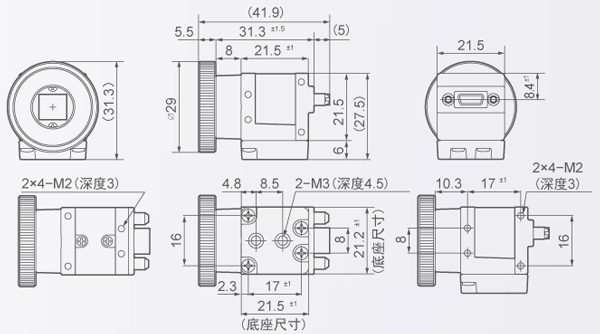

攝像機
|
|
|
攝像機電纜
|
|
|

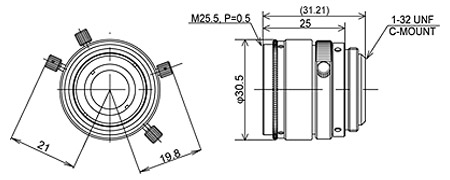

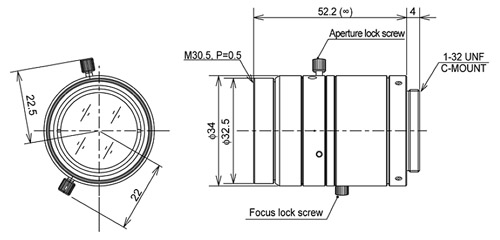

鏡頭

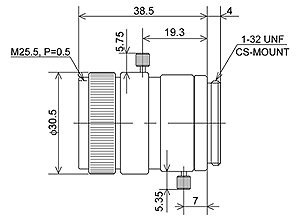

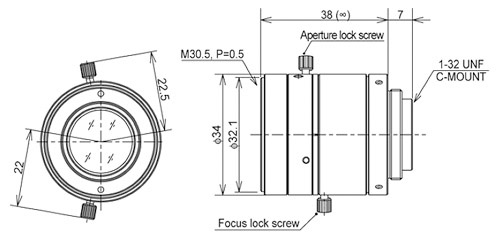

0.3M攝像機用鏡頭
|
|
|
|
|

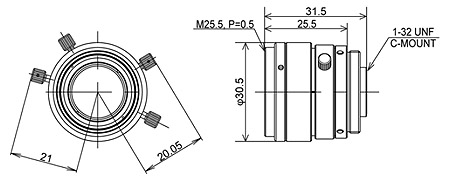

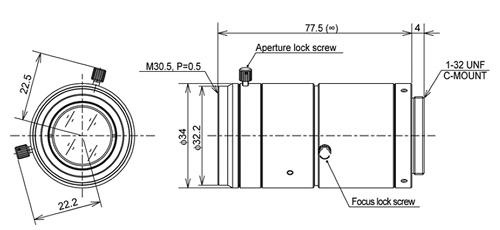

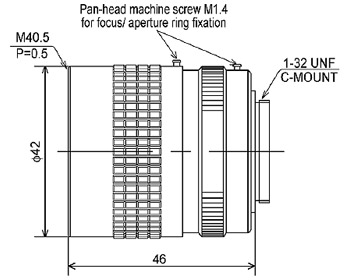

百萬像素攝像機用鏡頭
|
|
|

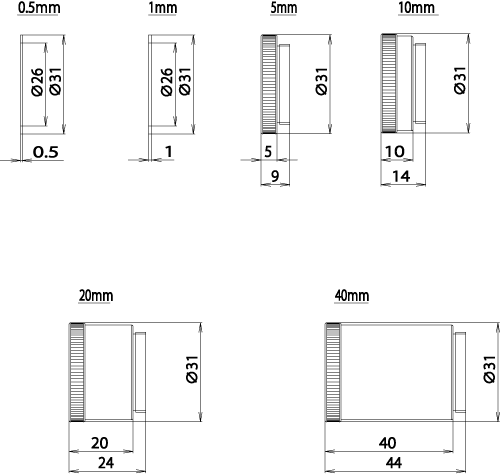

中間環
中間環
|

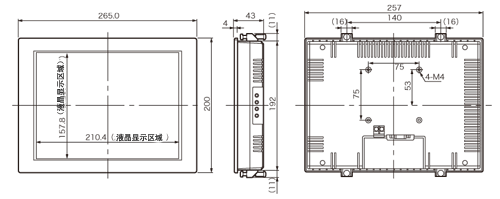

顯示器／顯示器電纜
|

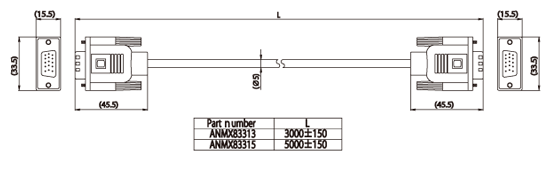

VGA監視器電纜
|

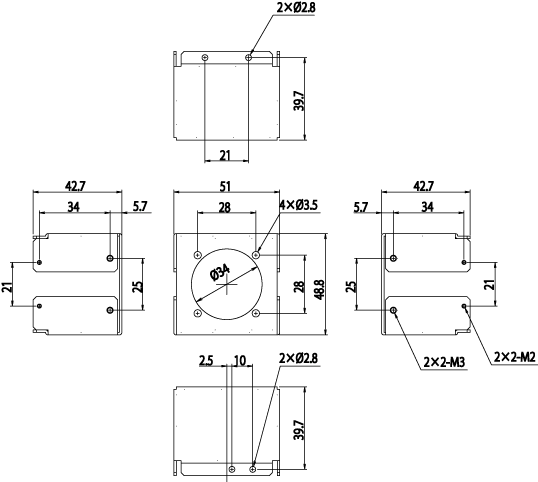

攝像機安裝支架(ANPVC1470用)
|
操作手柄
|
LED照明用數字電源
ANB86001
|
ANB86003
|
