監控系統包括主監控器、電池巡檢儀、操作界面、支路饋線絕緣檢測傳感器等部份組成。功能完備、智能控制、無人值守，有自動化綜合管理接口。7.7英寸 彩色 DSTN 液晶屏、640×480 像素。數據記錄、掉電保持。
功能：
1.兩路交流檢測和自動切換；
2.各整流模塊電壓、電流檢測；
3.電池電壓、電流檢測和自動充放電控制；
4.合閘母線電壓、電流檢測；
5.控制母線電壓、電流檢測、接地電阻測量；
6.電池組端電壓巡檢，浮充電壓溫度自動補償；
7.支路饋線絕緣檢測；
8.控制母線自動調壓控制；

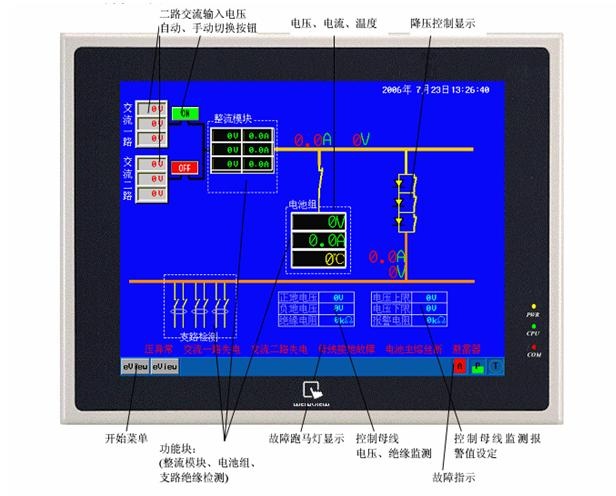

一.開機畫面：

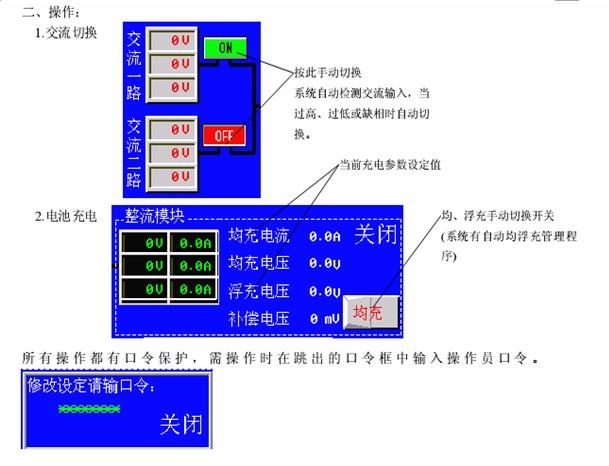

按開始菜單或各功能塊，畫面展開如下：
交流停電十分鐘以上，或電池浮充電流大于設定充電電流的四分之一系統自動轉均充，先按設定均充電流進行恒流充電，當電壓達到設定均充電壓時轉恒壓充電，當達到 0.01C充電電流時，進行三小時恒壓充電至充電結束。可設定初次充電長為 72小時的充電時間。 浮充電壓自動根據設定的補償量和當前電池室溫度調整電池的浮充電壓。

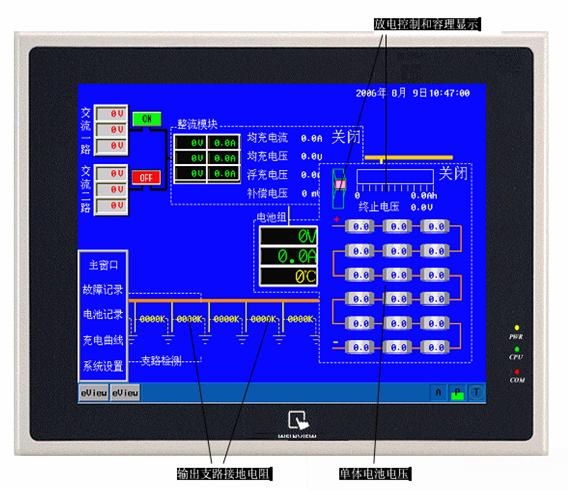

二種電池放電方式：
1.利用當前負荷放電，在不停止交流供電的情況下，自動調整整流模塊的輸出電壓至設定的放電終止電壓，電池放電直至與模塊電壓平衡為止。
2.在專用的放電端子上外接放電負荷，至放電終止電壓時自動切斷放電負荷，以防止電池過放電。
二種放電方式可同時使用，系統自動累記放出的電池容量并顯示。放電結束系統自動對電池進行均充。

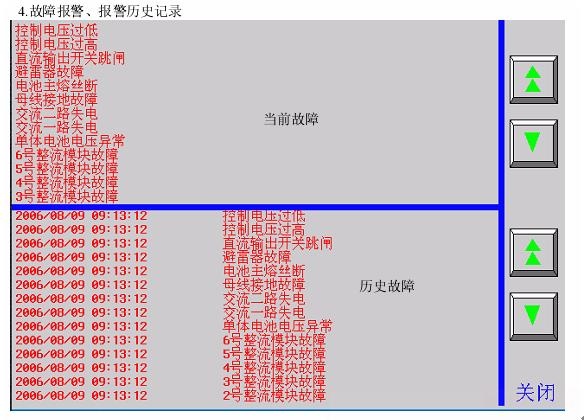

當前故障在主屏下方用跑馬燈方式醒目顯示。記錄保存二百條歷史故障，掉電保持所以記錄。每個單一故障都有相應的信號軟壓板，在故障暫時不能排除的情況下可斷開報警信號輸出。

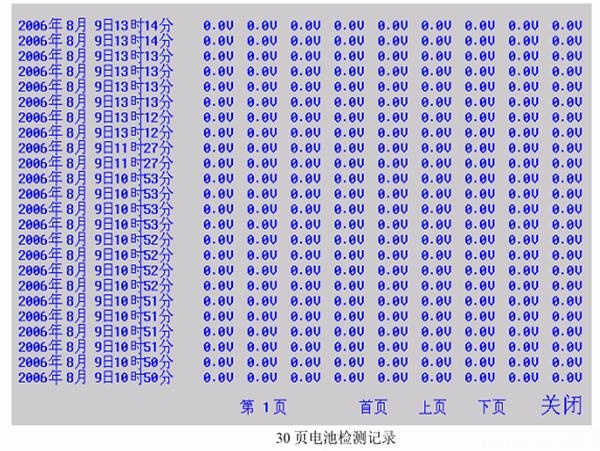

十五分鐘檢測并記錄一次單體電池電壓，記錄并保持十天的記錄數據。
5.電池組電壓記錄
