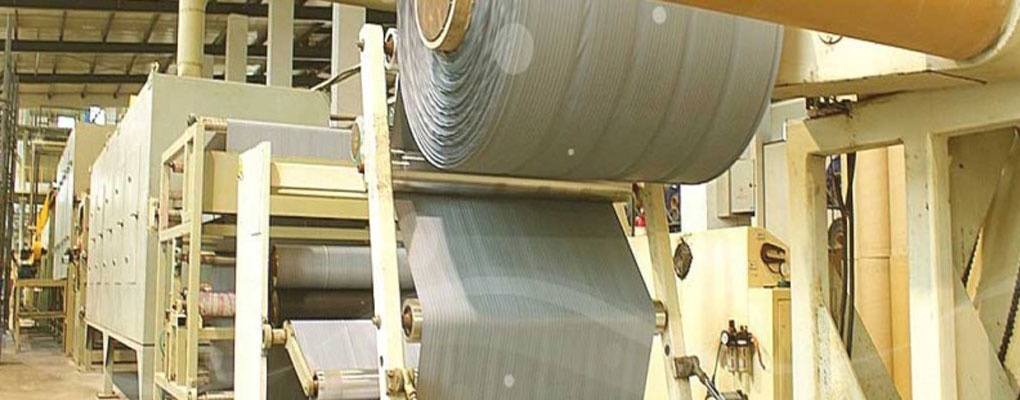

1. 工程簡介

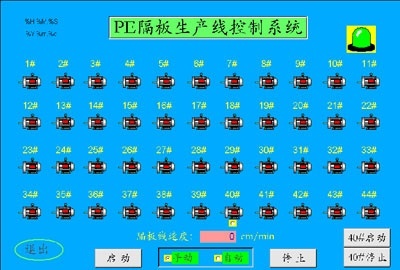

本系統的主要功能為：控制成型輥的動作，循環水泵的啟動停止，成型機的移動和限位，通過人機交互界面，對生產線各牽引電機的速度進行控制和協調，使隔板在合適的張力下運行，保證生產出高質量的產品。

2. 工程內容

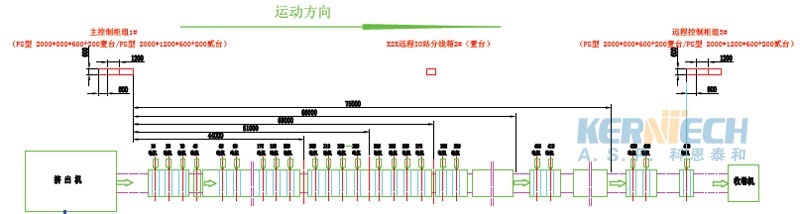

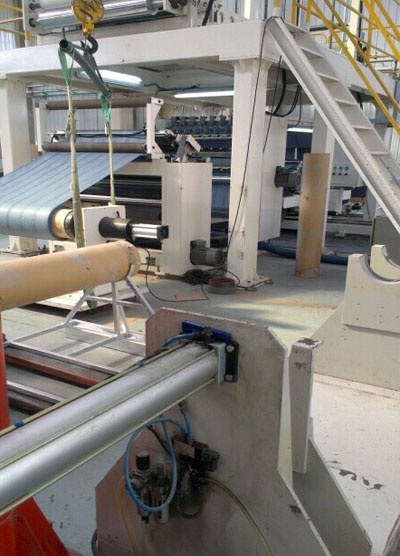

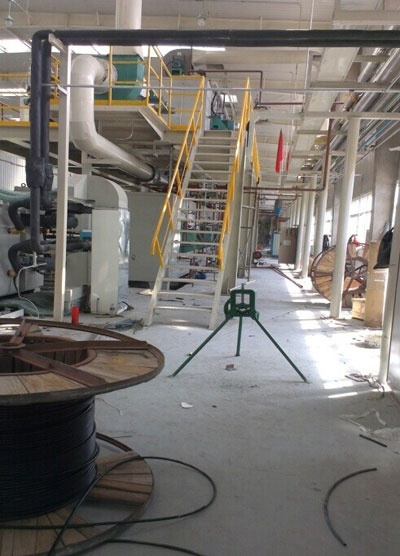

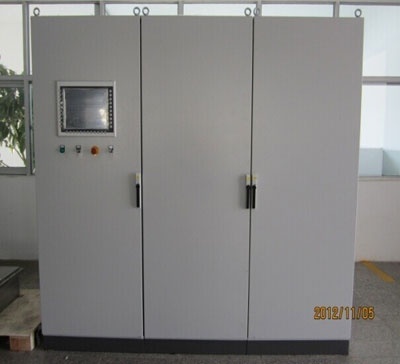

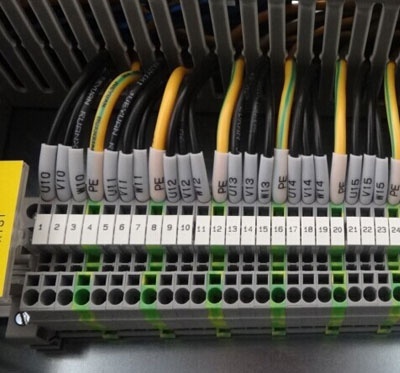

整個系統主要有三部分構成，分別為PLC部分，變頻器部分，上位機（工業平板電腦）部分。PLC部分主要控制成型輥的動作，循環水泵的啟動停止及成型機的移動和限位等，變頻器部分主要完成牽引傳動部分。上位機負責對生產線各牽引電機的速度進行控制和協調，使隔板在合適的張力下運行。平面圖片如下：

3. 系統說明及控制原理框圖

本系統采用了奧地利貝加萊Power Panel PP420嵌入式觸摸屏產品，該觸摸屏集成控制（即PLC）功能和顯示功能為一身，可直接擴展I/O和總線控制變頻器，為用戶提供Panel-based的解決方案，即整個控制系統的控制核心是面板。

簽于本系統采用了奧地利貝加萊Power Panel PP420嵌入式觸摸屏產品，其觸摸屏集成控制（即PLC）功能。我們采用貝加萊X20分步式I/O系統。布線簡便，安裝方便。成本低廉。

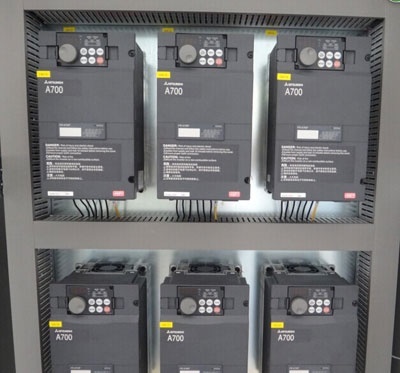

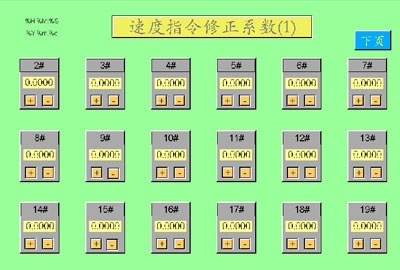

變頻器部分主要完成整個系統的牽引功能，44臺電機可以同時啟動，同時停止，每臺電機也可以單獨控制啟動停止，每臺變頻器速度系數可以修正，并且在運行過程中生效。由于要實現控制精度在0.01Hz，變頻器本身控制精度要等于或高于該給定的精度要求，由此我們選擇性價比較高的三菱A700系列變頻器，整個傳動部分需要44臺。支持Profibus-DP總線通訊協議。具備安全停機功能，防止變頻器意外啟動，控制面板可以熱插拔，參數拷貝等。散熱方式，冷板式及對流散熱。

生產線過程中增加張力控制系統。

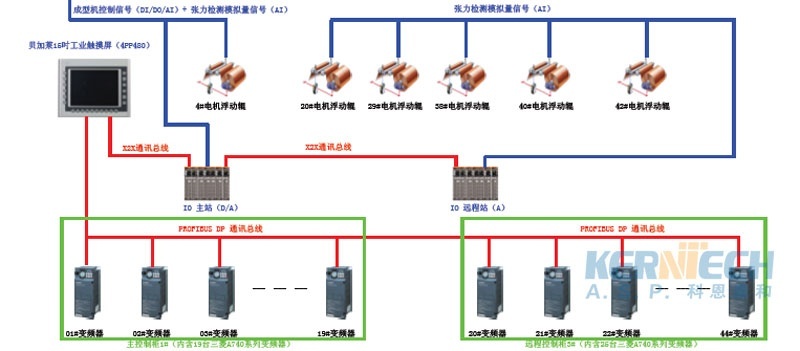

系統控制原理框圖如下：
