變頻供水自動控制系統
1. 工程簡介

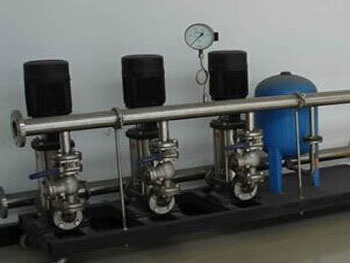

變頻供水設備是一種直接與市政管網相連，而不會對市政管網產生影響的成套供水設備。將市政管網壓力和提升水泵的壓力進行疊加，使生活供水更加節能和環保，是傳統二次供水理想的更新換代產品。該設備由變頻控制柜、無負壓裝置，自動化控制系統及遠程監控系統、水泵機組、穩壓補償器、負壓消除器、壓力傳感器、閥門、儀表和管路系統等組成。隨著二次供水加壓技術的發展，變頻供水設備從根本上解決了這些問題。變頻供水設備不需建造水塔，投資小、占地少，采用水氣自動調節、自動運轉、節能與自來水自動并網，停電后仍可供水，調試后不需看管。
2. 工程內容

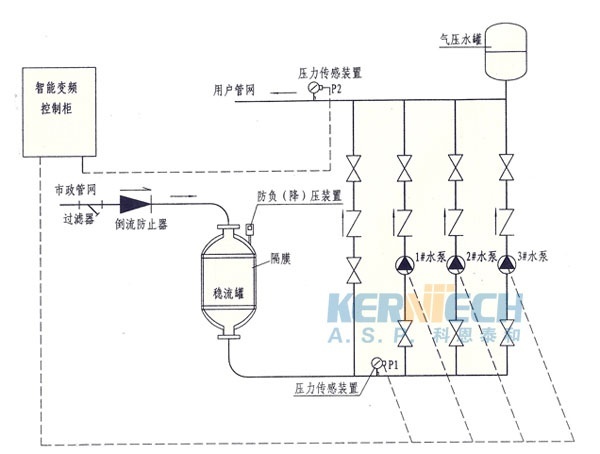

給水體系是由相互聯絡的一系列構筑物和輸配水管網組成。給水體系的使命是從水源取水，無負壓供水設備按用戶對水質的需求進行處置，然后將水運送到用水區，井向用戶配水，以滿足用戶對水質、水量、水壓的需求。設備依據供水管網中瞬時變化的壓力和流量參數，自動改變水泵的臺數和運行轉速，實現恒壓變量供水的閉環調節，從而達到提高公司質量和高效節能的目的。控制原理如下圖所示：

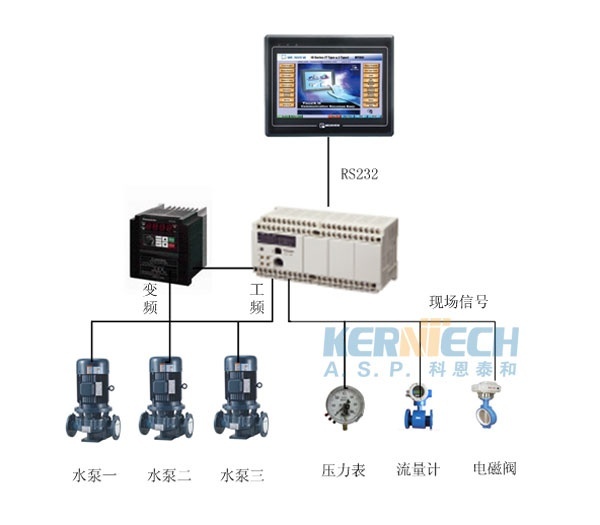

系統開始供水時，變頻運行；三臺泵根據恒壓的需要，采取“先開先停”的原則接入和退出；在用水量小的情況下，如果一臺泵連續運行時間超過3小時，則要切換到下一臺泵，即系統具有“倒泵功能”可避免某一臺泵長時間工作；三臺泵啟動時有延時，減小電流過大時對其他用電設備的沖擊；要有完善的報警功能；對電機的操作要有手動和自動兩種控制功能。采用松下FPX系列PLC來實現自動部分的控制，控制的原理框圖如下：

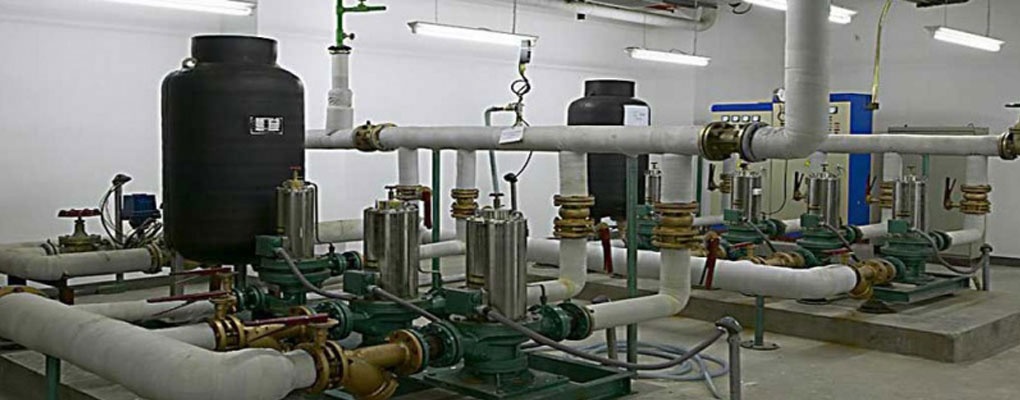

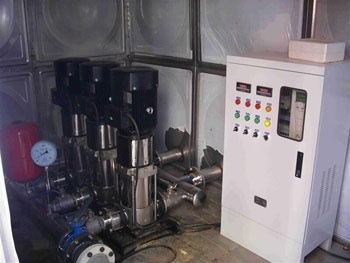

4. 系統基本的監控畫面及現場圖片
5. 工程結論
松下變頻供水順利的調試，以優越的性價比在行業內受到了用戶的好評。
