項目名稱：互感器繞線機控制系統

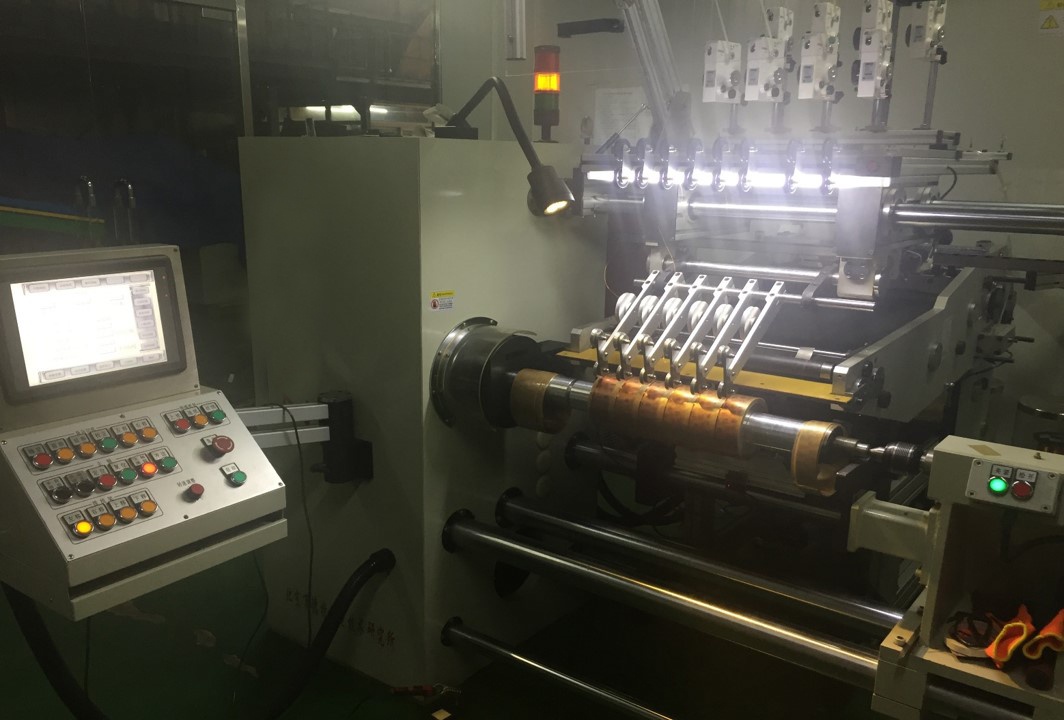

項目內容：該設備主要實現互感器線圈的自動繞線功能。

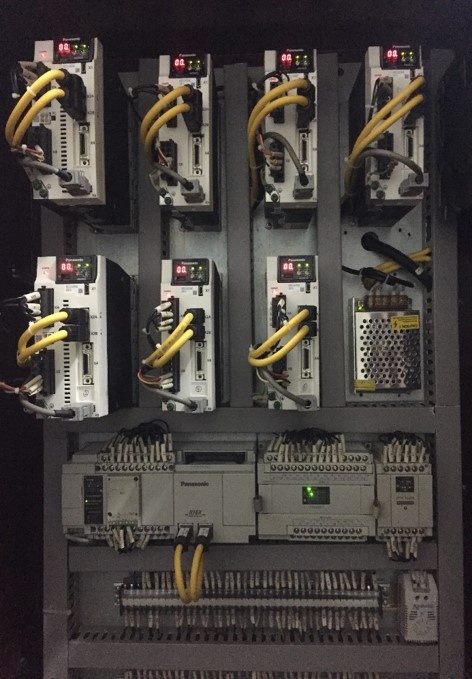

這是客戶自主研發的一種設備，歷時多年，一直未能開發成功，主要表現為電氣系統工作不穩定，無法正常使用。我們提供全新解決方案，使用松下運動控制PLC主機及威綸通觸摸屏，8臺松下RTEX伺服，使用松下激光位移測量線包直徑，為切刀進給，包紙長度計算，線架、紙架升降提供位置數據。難點在排線與上紙的配合上，各種特殊工藝都是排線與上紙的在不同參數下的組合。
由于繞線工藝的需要，在任何位置的異常停車都要能斷點恢復，中途產生廢品是客戶接受不了的，這一要求使編程的工作量成倍增加。
互感器繞線機控制系統拓撲圖
